Repar Tix HG Bic

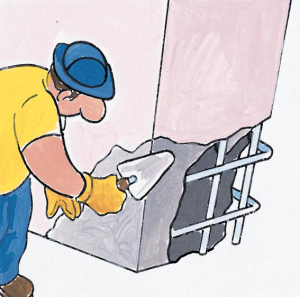

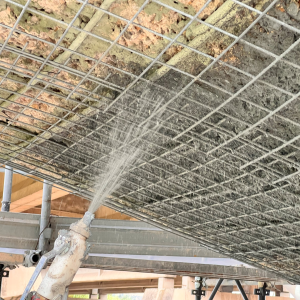

Depois de misturar os dois componentes, Repar Tix HG Bic é perfeitamente trabalhável com métodos manuais ou com máquinas de pulverização. O material aplicado e endurecido terá altíssima aderência, durabilidade, impermeável à água, com boa permeabilidade ao vapor, alta resistência físico-mecânica (classe R4 conforme UNI EN 1504/3). O produto contém inibidores de corrosão migratória em seu componente B. As características tixotrópicas do produto permitem excelente aderência e facilidade de espalhamento em superfícies verticais, nas partes inferiores de vigas, prateleiras ou lajes, muitas vezes até em estruturas indiretamente submetidas a leves vibrações ou tensões dinâmicas durante a aplicação. Resolve os problemas de reconstruções ou restaurações complexas, mesmo em substratos de difícil aderência e para uma ampla gama de espessuras aplicadas: de um mínimo de 3 mm (a ser espalhado com uma lâmina e acabado com uma espátula) a um máximo de 100 mm. e além, naturalmente em sucessão de camadas de 25-30 mm / cada. (para grandes espessuras em grandes superfícies é sempre aconselhável providenciar uma malha de contraste nos conectores fixados no suporte). Não requer proteção umectante ou anti-evaporação após a aplicação. A reação superpozolânica dos peculiares fillers reativos contidos no componente A, a micro-armadura tridimensional proporcionada por uma mistura balanceada de fibras READYMESH, juntamente com os polímeros especiais e inibidores de corrosão migratórios contidos no componente B, garantem ao produto endurecido uma adesão muito forte ao substrato, estabilidade dimensional e máxima durabilidade às agressões ambientais (desde carbonatação, chuva ácida, cloretos, sulfatos).

As superfícies de aplicação devem estar limpas, sem sujidades, partes friáveis e incoerentes, poeiras, etc., saturadas com água "saturação com superfície seca". É sempre necessário um adequado rugosidade das superfícies por escarificação, jato de areia, etc. para obter os valores máximos de adesão ao suporte. Os valores ótimos são obtidos com a hidro-escarificação de alta pressão. Desnudar os ferros em oxidação disruptiva ou profundamente oxidados, removendo a ferrugem dos ferros expostos (por jato de areia ou escovas abrasivas).

Verter em um contentor (balde ou outro) o componente B (líquido) adicionando gradualmente e misturando o componente A (pó), prolongar a mistura até a total eliminação de grumos. A consistência ideal do produto e os consequentes desempenhos físico-mecânicos declarados nesta ficha técnica podem ser alcançados com 4,5 kg de COMPONENTE B por cada saco de 25 kg. A quantidade em excesso de COMPONENTE B (0,5 kg) é particularmente útil para o primário do suporte, ou para humedecer a espátula na operação de alisamento final, ou em condições ambientais quentes e áridas onde o produto misturado é mantido em repouso no balde que pode exigir alguma adição leve de líquido para recuperar sua consistência ideal, evitando assim adições descontroladas de água.
